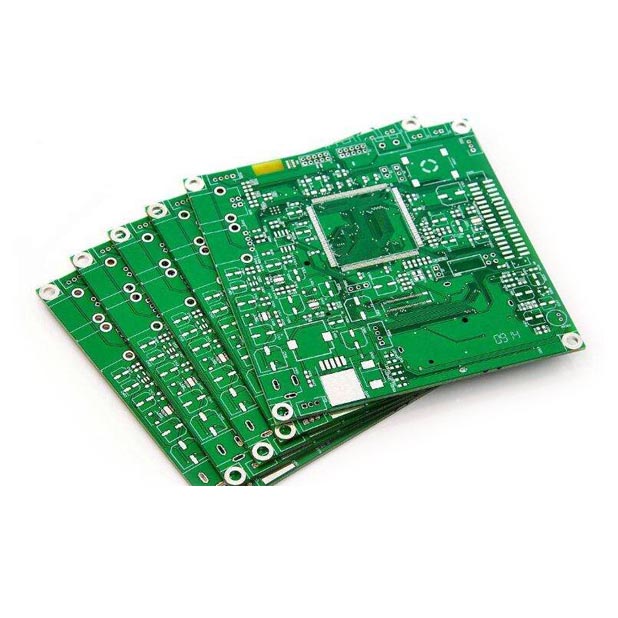

Multilayer-PCB (gedruckte Leiterplatte) wird häufig für die Kabelverkabelung und den Anschluss in elektronischen Geräten mit mehreren Schichten verwendet. Zu den Hauptanwendungen gehören, sind aber nicht auf die folgenden Punkte beschränkt:
Erstens ermöglicht die Mehrschicht -PCB komplexere Schaltungsdesign in einem begrenzten Raum. Durch Erhöhen der Anzahl der Schichten können Designer Schaltkreise und Signale zwischen verschiedenen Schichten anordnen, dadurch
Verringerung der gegenseitigen Interferenz und Verbesserung der Signalintegrität. Dies ist besonders wichtig für hochwertige und Hochgeschwindigkeitsanwendungen wie Computer, Kommunikationsgeräte und High-End-Unterhaltungselektronik.
Zweitens, während er elektrische Isolation liefert,Multiplizieren Sie starre PCBkann auch die Gesamtgröße und das Gewicht der Leiterplatte effektiv reduzieren. Für kleine elektronische Geräte wie Smartphones, Tablets und eingebettete Geräte können mehrschichtige PCBs komplexe Funktionen unterstützen, ohne zu viel Platz einzunehmen, was hilft, leichtere und tragbare Produkte zu entwerfen.
Darüber hinaus erhöhen mehrschichtige PCBs die Flexibilität des Herstellungsprozesses. Designer können verschiedene Funktionsmodule in verschiedenen Schichten verteilen, um die nachfolgende Montage und Prüfung zu erleichtern. Insbesondere in Bereichen wie Automobile, medizinischer Elektronik und industrieller Kontrolle, die Zuverlässigkeit und Stabilität, die hohe Dauerhaftigkeit und die Verkabelung mit hoher Dichte erfordernMultiplizieren Sie starre PCBsind besonders prominent.
Der größte Unterschied zwischenMultiplizieren Sie starre PCBBoards und einseitige und doppelseitige Boards sind die Hinzufügung von Innenleistung und Grundschichten. Die Strom- und Bodennetzwerke werden hauptsächlich auf der Leistungsschicht geleitet. Auf PCB -Multilayer -Boards befindet sich auf beiden Seiten jeder Substratschicht leitfähiges Metall, und es werden spezielle Klebstoffe verwendet, um die Boards miteinander zu verbinden, und es gibt Isoliermaterial zwischen jeder Karte. PCB -Multilayer -Verkabelung basiert jedoch hauptsächlich auf den oberen und unteren Schichten, die durch die mittlere Kabelschicht ergänzt werden. Daher entspricht das Design von starre PCB-Brettern mit mehreren Schichten im Grunde genommen der Entwurfsmethode der doppelseitigen Boards. Der Schlüssel ist, wie Sie die Verkabelung der internen elektrischen Schicht optimieren, um die Verkabelung der Leiterplatte vernünftiger zu gestalten. Das unvermeidliche Produkt der multifunktionalen Entwicklung, der großen Kapazität und des kleinen Volumens.
PCB ist eine Schaltkartonplatte, die auf ähnliche Weise wie das Druck hergestellt wird. Daher sind die gemeinsamen PCBs in mehreren Schichten miteinander verbunden, und jede Schicht hat ein Harzisoliersubstrat und eine Metallschicht. Die grundlegendste PCB ist in 4 Schichten unterteilt. Die oberen und unteren Schaltkreise sind funktionale Schaltungen, die die wichtigsten Schaltungen und Komponenten anordnen, und die mittel beiden Schaltungen sind Grundschichten und Stromschichten. Der Vorteil ist, dass es Korrekturen für die Signallinien und eine bessere Schildstörung vornehmen kann. Im Allgemeinen reichen 4 Schichten für den normalen Betrieb der PCB aus, sodass die sogenannten 6 Schichten, 8 Schichten und 10 Schichten tatsächlich mehr Schichtschichten hinzufügen, um die elektrische Kapazität der PCB, dh die Drucklagerkapazität, zu verbessern.
Die Zunahme der Anzahl der PCB -Schichten bedeutet daher, dass im Inneren mehr Schaltkreise gestaltet werden können. Wann müssen Sie für den Speicher die Anzahl der PCB -Ebenen erhöhen? Nach den oben genannten Angaben ist es offensichtlich, wenn die elektrische Leistung der PCB zu stark oder zu hoch ist. Wann sind die Spannung und der Strom des Speicherplatine am stärksten? Spieler, die Übertakten gespielt haben, werden wissen, dass der Gedächtnis, wenn er eine bessere Leistung erzielen will, unter Druck gesetzt werden muss, um die Betriebsfrequenz zu erhöhen. Daher ist es für uns nicht schwer zu dem Schluss, dass bei hoher Frequenz oder Übertaktung der Speicher verwendet werden kann.
